Современный процесс строительства скважин невозможно представить без системного контроля физико-химических свойств промывочных жидкостей, поскольку именно от их стабильности зависит безаварийная проводка ствола, качество вскрытия продуктивных пластов и сохранение коллекторских свойств. Инженер-технолог, отвечающий за приготовление и обработку раствора, вынужден ежедневно оперировать десятками параметров — от условной вязкости и динамического напряжения сдвига до показателя фильтрации и содержания твердой фазы, а для получения достоверных данных требуется соответствующим образом оснащенная лаборатория, поэтому так важно своевременно подобрать прибор для комплектации рабочего места бурового мастера и лаборанта. Такой подход позволяет не только фиксировать текущее состояние системы, но и прогнозировать поведение раствора в условиях высоких забойных температур и давлений, а также своевременно корректировать рецептуру с помощью химреагентов и добавок.
Базовая приборная база для полевых и стационарных лабораторий
Фундамент любого контроля — это вискозиметрия и реология. Для определения условной вязкости традиционно применяется вискозиметр ВБР-1 или его модифицированный аналог с трубкой Марша, тогда как для более точных измерений реологических моделей (степенная, Бингама, Гершеля-Бакли) используют ротационные вискозиметры с коаксиальными цилиндрами. Последние позволяют снять кривую течения, рассчитать пластическую вязкость, динамическое напряжение сдвига и точки геля за 10 секунд и 10 минут. Плотность раствора и его компонентов измеряют ареометром (денсиметром) с ценой деления не хуже 0,01 г/см³, а для оперативного контроля содержания песка и нерастворимых твердых частиц применяют металлические сита с сеткой 200 меш и специальную отстойную колбу.

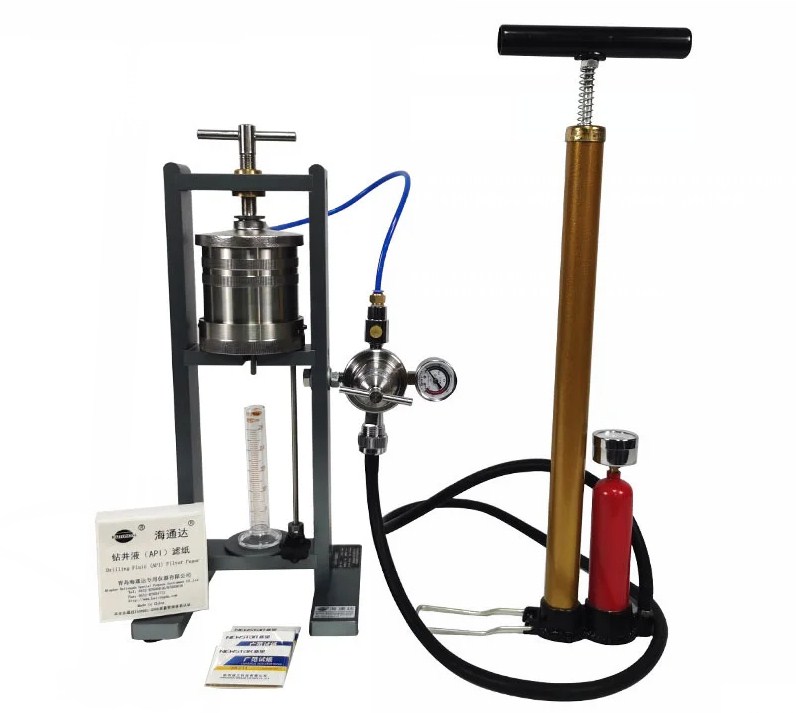

Водоотдача и толщина фильтрационной корки — критичные параметры, от которых зависит устойчивость стенок скважины. Для их оценки в полевых условиях используется фильтр-пресс с давлением 100 psi (0,7 МПа) и бумажными фильтрами, а для моделирования пластовых условий — фильтр-пресс высокого давления и температуры (HTHP), позволяющий проводить замеры при 150–230 °C и перепаде давления до 7 МПа. Колориметрический анализ pH и щелочности проводят с помощью титрования и pH-метров, а определение концентрации ионов кальция, магния и хлоридов — титриметрическим методом с использованием индикаторов и буферных растворов.
- Ареометры и денсиметры для измерения плотности раствора, утяжелителя и воды затворения.
- Ротационные вискозиметры с термостатируемой ячейкой для построения реологических кривых.
- Фильтр-прессы низкого и высокого давления для оценки водоотдачи и коркообразования.
- Приборы для определения содержания песка, глинистой фазы и нефтепродуктов в фильтрате.
- Термошкафы и муфельные печи для прокаливания проб и определения потерь при прокаливании.
Реактивы и химические реагенты для аналитического сопровождения
Химическая посуда и реактивы — это кровеносная система лаборатории буровых растворов. Для приготовления титрованных растворов используются фиксаналы соляной кислоты, гидроксида натрия, нитрата серебра и трилона Б. Индикаторы — метиловый оранжевый, фенолфталеин, хромовый темно-синий — позволяют визуально фиксировать точки эквивалентности при определении щелочности, жесткости и содержания хлоридов. Для гравиметрического анализа сухого остатка и содержания солей применяют аналитические весы с точностью до 0,0001 г, а также эксикаторы с осушителем (силикагель, хлористый кальций).
Отдельная категория — реагенты для обработки раствора и моделирования его свойств: полимеры (КМЦ, ПАА, ксантановая камедь), лигносульфонаты, битумы, эмульгаторы и смазочные добавки. Все они требуют строгого соблюдения условий хранения — некоторые чувствительны к влаге, другие к ультрафиолету или перепадам температуры. Для оценки совместимости реагентов и их влияния на фильтрационные и реологические характеристики проводят серию лабораторных тестов, включая замеры на приборе ВИКА для определения сроков схватывания тампонажных составов, если речь идет о цементировании.
- Титрованные растворы кислот и щелочей для определения щелочности и pH.
- Индикаторы и буферные смеси для колориметрического титрования.
- Стандартные растворы солей для калибровки иономеров и проведения градуировок.
- Органические растворители и экстрагенты для определения нефтепродуктов в буровом шламе.
- Порошковые и жидкие полимерные добавки для моделирования рецептур.
Запасные части, расходные материалы и обслуживание приборов
Любое высокоточное оборудование требует регулярного технического обслуживания и своевременной замены изнашиваемых элементов. Для вискозиметров это, прежде всего, торсионные пружины, подшипники и измерительные цилиндры, которые подвержены абразивному износу при работе с утяжеленными растворами. Фильтр-прессы нуждаются в периодической замене уплотнительных колец, мембран и клапанов сброса давления. Термостатирующие рубашки и датчики температуры требуют поверки и калибровки по эталонным термометрам не реже одного раза в год.
Расходные материалы включают фильтровальную бумагу, сита с различным размером ячейки, стеклянные бюретки и пипетки, резиновые пробки и шланги. Для хранения проб раствора и фильтрата используются герметичные контейнеры из инертного пластика. Также важно иметь запас дистиллированной воды и промывочных жидкостей для межоперационной очистки измерительных ячеек. Выездные лаборатории комплектуются переносными кейсами, в которых каждый прибор имеет свое посадочное место, а хрупкие элементы — дополнительную амортизацию.
Особенности метрологического обеспечения и поверки
Все средства измерений, используемые для контроля буровых растворов, подлежат периодической поверке или калибровке в соответствии с действующими нормативами. Для вискозиметров и ареометров применяют эталонные жидкости с известной вязкостью и плотностью. Фильтр-прессы проверяют по контрольным манометрам и секундомерам. Ведение журналов поверки и своевременное оформление свидетельств — обязательное условие для получения аккредитации лаборатории и признания результатов испытаний заказчиком.
Логистика и хранение химической продукции
Реактивы и запчасти должны храниться в специально отведенных помещениях с вентиляцией, отдельно от источников тепла и прямого солнечного света. Кислоты и щелочи содержат в отдельных шкафах с поддонами, исключающими контакт при случайном проливе. Полимерные добавки в порошковой форме требуют защиты от влаги, поэтому их размещают на стеллажах в герметичной таре. Соблюдение температурного режима особенно важно для эмульгаторов и смазочных материалов, склонных к расслоению при замерзании.
Таким образом, грамотно выстроенная система оснащения лаборатории буровых растворов включает три взаимосвязанных блока: измерительные приборы, химические реактивы и запасные части. Каждый из них играет свою роль в обеспечении достоверности данных, а комплексный подход к обслуживанию и обновлению парка оборудования позволяет минимизировать риски, связанные с человеческим фактором и погрешностью измерений. Инженерная культура работы с промывочными жидкостями базируется не только на знании рецептур, но и на дисциплине инструментального контроля, без которой невозможно эффективное бурение в сложных горно-геологических условиях.
