Как самостоятельно собрать генератор на двигателе Стирлинга мощностью 1 КВт, использующий тепло как источник энергии?

Двигатель Стирлинга своими руками 1 КВт: подробная инструкция по созданию генератора, работающего от тепла

Двигатель Стирлинга — это удивительное устройство, которое может преобразовывать тепло в механическую энергию. Это означает, что вы можете создать свой собственный генератор электроэнергии, который будет работать от тепла, будь то солнечное излучение, горячая вода или другое источник тепла. В этой статье мы предлагаем вам подробную инструкцию по созданию двигателя Стирлинга мощностью 1 КВт своими руками.

Первый шаг в создании двигателя Стирлинга — это понимание его принципа работы. Он основан на цикле, который состоит из четырех фаз: нагрев, расширение, охлаждение и сжатие. Во время нагрева газ в двигателе расширяется, что приводит к движению поршня. Затем газ охлаждается и сжимается, возвращая поршень в исходную позицию. Этот цикл повторяется множество раз, создавая постоянное движение и механическую энергию.

Для создания двигателя Стирлинга мощностью 1 КВт вам понадобятся следующие компоненты: тепловая трубка, регулятор температуры, генератор электроэнергии, радиатор, поршень, поршневой цилиндр, воздушный компрессор и другие детали. Необходимо подобрать правильные материалы и соединить все компоненты вместе, следуя инструкции и схемам.

В конечном итоге, создание двигателя Стирлинга мощностью 1 КВт — это затратное и трудоемкое занятие, требующее хороших навыков в области механики и электроники. Однако, если у вас есть интерес к этой теме и желание научиться создавать свой собственный источник электроэнергии, то это может стать захватывающим и полезным проектом.

Подготовка к созданию генератора

Перед тем как приступить к созданию генератора, необходимо хорошо подготовиться. Это важный этап, который определит качество и эффективность работы вашего самодельного двигателя Стирлинга.

Прежде всего, убедитесь, что у вас есть все необходимые материалы и инструменты. Для создания генератора вам понадобятся следующие компоненты:

  • Цилиндр: выберите стальной или алюминиевый цилиндр с достаточным диаметром и высотой для создания нужного объема рабочей среды.
  • Поршень: изготовьте поршень из нержавеющей стали или алюминия с учетом диаметра цилиндра.
  • Теплообменник: предусмотрите качественный теплообменник для эффективной передачи тепла.
  • Генератор: выберите подходящий генератор, способный работать от низкого вращательного момента.
  • Терморегулятор: установите терморегулятор, чтобы контролировать температуру работы генератора.
  • Трубки и провода: подготовьте все необходимые трубки и провода для создания цикла работы двигателя Стирлинга.

Кроме материалов и компонентов, важно уделить внимание подготовке рабочего места. Обеспечьте хорошую вентиляцию и достаточное освещение, чтобы удобно работать над генератором. Также убедитесь, что все инструменты находятся в исправном состоянии и легко доступны.

Не забывайте о безопасности. Работайте с электрическими компонентами, материалами и инструментами с осторожностью. Используйте защитные очки, перчатки и другие средства защиты при необходимости.

Когда все материалы и рабочее место готовы, можно приступать к созданию генератора. Следуйте инструкции по монтажу и собирайте компоненты согласно проектной схеме.

Помните, что создание генератора — это творческий процесс. Не бойтесь экспериментировать и искать новые решения. Удачи в создании вашего собственного двигателя Стирлинга!

Выбор источника тепла

Существует несколько вариантов источников тепла, которые могут быть использованы в процессе работы Двигателя Стирлинга:

  1. Солнечная энергия: Использование солнечной энергии для нагрева газа в двигателе Стирлинга является одним из наиболее популярных вариантов. Для этого необходимо установить солнечные коллекторы, которые будут собирать солнечное тепло и передавать его в генератор.
  2. Отходы сжигания: Второй вариант — использование отходов сжигания, таких как древесные опилки, солома или другие органические материалы. Эти материалы могут быть сжжены, и тепло, выделяемое при сжигании, может быть использовано для нагрева газа.
  3. Газовое топливо: Газовое топливо является ещё одним вариантом источника тепла для генератора Стирлинга. Это может быть пропан, метан или даже водород. Газовое топливо сгорает, выделяя тепло, которое затем передается генератору для работы.
  4. Геотермальная энергия: Геотермальная энергия основана на использовании тепла, накапливающегося внутри Земли. Система геотермального отопления или погружной теплообменник могут быть использованы для передачи тепла в генератор.

Выбор источника тепла зависит от ряда факторов, таких как доступность источника, его стоимость и экологичность. Также стоит учесть, что в каждом конкретном случае требуется различное количество тепла для работы генератора, поэтому необходимо подобрать источник, который сможет обеспечить необходимую мощность.

Важно помнить, что при выборе источника тепла необходимо обеспечить его безопасное использование и подходящую систему передачи тепла в генератор. Также следует учитывать возможность регулировки тепловой нагрузки для эффективной работы генератора Стирлинга.

Популярные статьи  Дизельный генератор 600 кВт в контейнере GENELEC GMW-750 T5 - полная характеристика, преимущества и особенности использования для надежного энергоснабжения

Подготовка рабочего цилиндра

Для успешной работы двигателя Стирлинга необходим качественный и герметичный рабочий цилиндр. В этом разделе мы рассмотрим, как правильно подготовить рабочий цилиндр для нашего генератора мощностью 1 кВт.

Ниже приведены основные шаги, которые необходимо выполнить:

  1. Выберите цилиндр подходящего размера и материала. Рекомендуется использовать цилиндр из нержавеющей стали, так как он обладает хорошей теплопроводностью и стойкостью к высоким температурам.
  2. Очистите цилиндр от всех загрязнений и окислов. Для этого можно использовать щетку или металлическую шероховатку.
  3. Проверьте герметичность цилиндра. Для этого закройте один из концов цилиндра пробкой или крышкой и налейте некоторое количество воды внутрь. Затем нагрейте цилиндр. Если нет утечек газов, то вода не должна просачиваться через стенку цилиндра.
  4. Оснастите цилиндр поршнем и крышкой. Поршень должен быть плотно прилегающим к стенкам цилиндра, но при этом двигаться свободно с минимальным трением.
  5. Установите термопару или термодатчик для контроля температуры внутри цилиндра. Это необходимо для оптимального управления процессом нагрева и охлаждения.

После выполнения всех этих шагов ваш рабочий цилиндр будет готов к использованию в генераторе мощностью 1 кВт на базе двигателя Стирлинга.

Выбор материалов и инструментов

Выбор материалов и инструментов

Для создания 1-киловаттного генератора, работающего от тепла, вам понадобятся различные материалы и инструменты.

Вот список основных материалов, которые вам понадобятся:

  • Стальные трубы: их можно использовать для создания каркаса и цилиндров двигателя. Выбирайте трубы с толстыми стенками для достаточной прочности.
  • Медные трубки: они не только служат для передачи тепла, но и способствуют эффективному охлаждению двигателя. Выбирайте трубки определенного диаметра в соответствии с вашими энергетическими потребностями.
  • Алюминиевые листы: они используются для создания обшивки генератора и радиатора для охлаждения. Выбирайте листы толщиной не менее 2 мм.
  • Поршни: они должны быть изготовлены из высококачественной стали для обеспечения долговечности и надежности двигателя.
  • Подшипники: выбирайте подшипники высокой точности, чтобы обеспечить плавное движение внутренних деталей двигателя.

Кроме того, вам понадобятся следующие инструменты:

  • Сварочный аппарат: он необходим для соединения стальных труб и листов между собой.
  • Трубогиб: с его помощью вы сможете придать трубкам нужную форму.
  • Набор инструментов для металлообработки: такие инструменты, как пилка, наждачная бумага, резец и другие, пригодятся для доводки и обработки металлических деталей.
  • Измерительные инструменты: рулетка, линейка, калиперы и другие инструменты помогут обеспечить точные размеры и измерения при создании двигателя.

Убедитесь, что вы выбрали все материалы высокого качества и правильно подобрали инструменты для максимальной надежности и эффективности вашего самодельного генератора.

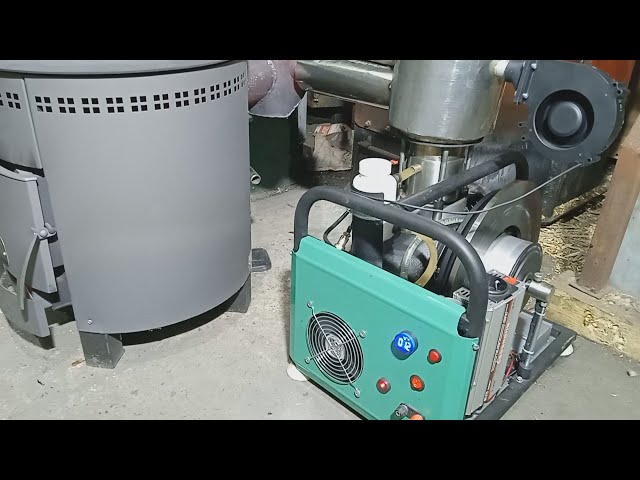

Сборка и установка генератора

Сборка и установка генератора

После того, как все необходимые компоненты и детали готовы, можно приступить к сборке и установке генератора на двигатель Стирлинга. Очень важно следовать инструкциям и не допускать ошибок, чтобы все работало правильно и безопасно.

1. В начале необходимо приготовить площадку для установки генератора. Выберите подходящее место, где будет достаточно места для работы и для обеспечения безопасности. Помните, что генератор будет работать от высокой температуры, поэтому убедитесь, что площадка находится в отдалении от легко воспламеняющихся материалов.

2. Затем приступайте к сборке генератора. Следуйте инструкциям, предоставленным производителем, и максимально внимательно выполняйте каждый шаг. Зафиксируйте основную структуру генератора на площадке и убедитесь, что она устойчиво и прочно закреплена.

3. После этого подключите все необходимые провода и электрические компоненты. Опять же, следуйте инструкциям и обращайте внимание на правильное соединение каждого элемента. Убедитесь, что все провода защищены от влаги и тепла и надежно закреплены.

4. После завершения сборки и подключения проверьте все соединения и убедитесь, что все правильно подключено и безопасно. Проверьте также, что генератор может запускаться и останавливаться с помощью управляющих систем, если такие есть.

5. Наконец, проведите тестовый запуск генератора. Убедитесь, что он генерирует электричество и работает стабильно. При первом запуске следите за температурой и внимательно наблюдайте за работой генератора, чтобы быть уверенными в его безопасности.

Теперь генератор готов к работе. Убедитесь, что он подключен к источнику тепла и может получать достаточное количество тепла для работы. Следуйте рекомендациям и инструкциям по обслуживанию и безопасности, чтобы генератор работал эффективно и безопасно на длительный срок.

Монтаж рабочего цилиндра

Перед началом монтажа рабочего цилиндра необходимо убедиться, что все необходимые компоненты и инструменты подготовлены. Вам понадобится рабочий цилиндр, крышка цилиндра, поршень, шток поршня, колена, переключатели, уплотнения и крепежные элементы.

1. Установите крышку цилиндра на верхний конец рабочего цилиндра.

2. Закрепите крышку цилиндра с помощью крепежных элементов, обеспечив надежную и герметичную фиксацию.

Популярные статьи  Лучшие промышленные генераторы 2023 года - рейтинг и обзор

3. Вставьте поршень в цилиндр и убедитесь, что он свободно перемещается внутри цилиндра. При необходимости обработайте поверхности поршня и цилиндра смазкой для лучшего скольжения.

4. Закрепите шток поршня к верхней части поршня и к передней стенке рабочего цилиндра. Убедитесь, что шток поршня надежно закреплен и не имеет люфта.

5. Установите колена, соединяющие рабочий цилиндр с другими компонентами двигателя. Обратите внимание на правильное расположение и ориентацию колен, чтобы обеспечить корректную работу двигателя.

6. Присоедините переключатели к соответствующим местам на рабочем цилиндре. Переключатели позволяют контролировать и регулировать процесс работы двигателя.

7. Установите уплотнения на соединениях между компонентами, чтобы предотвратить утечку тепла и газов.

8. Проверьте герметичность установленных компонентов и убедитесь, что все соединения надежно закреплены.

После завершения монтажа рабочего цилиндра можно приступать к дальнейшей сборке и настройке генератора Стирлинга. Обратитесь к соответствующей инструкции для продолжения работы.

Установка генератора

После создания двигателя Стирлинга мощностью 1 кВт, следующим шагом будет установка генератора, который будет преобразовывать механическую энергию двигателя в электрическую энергию.

Для установки генератора необходимо выполнить следующие шаги:

  1. Подготовьте место установки генератора. Оно должно быть прочным, устойчивым и безопасным. Возможно, потребуется обустройство фундамента или стойки.
  2. Установите генератор на подготовленное место, следуя инструкции производителя. Убедитесь, что генератор надежно закреплен и не имеет возможности сдвигаться.
  3. Подключите генератор к двигателю Стирлинга, используя механизмы передачи. Убедитесь, что соединения крепкие и надежные.
  4. Установите систему охлаждения для генератора, если это необходимо. Убедитесь, что генератор не перегревается во время работы.
  5. Проверьте правильность соединения электрических проводов генератора с электроприемником или аккумуляторами. Убедитесь, что контакты надежные и защищены от короткого замыкания.
  6. Протестируйте работу генератора, запустив двигатель Стирлинга и проверив, что генератор производит достаточное количество электрической энергии.
  7. При необходимости, выполните дополнительные настройки и регулировки генератора для оптимальной работы и эффективности.

Важно помнить, что установка генератора должна быть выполнена согласно указаниям производителя и с соблюдением всех правил безопасности. При возникновении сложностей или неясностей, рекомендуется обратиться за советом к специалистам.

Подключение системы охлаждения

1. Установите радиатор. Радиатор необходим для отвода избыточного тепла, который образуется в процессе работы двигателя Стирлинга. Радиатор следует установить на достаточном расстоянии от двигателя, чтобы избежать его нагревания. Ориентируйтесь на инструкцию по сборке вашего конкретного радиатора для правильной установки.

2. Подключите насос охлаждающей жидкости. Насос необходим для циркуляции охлаждающей жидкости по системе охлаждения. Установите насос таким образом, чтобы он подавал охлаждающую жидкость к радиатору. Подключите насос к аккумулятору или другому источнику питания и проверьте его работоспособность.

3. Установите теплообменник. Теплообменник позволяет передавать тепло от двигателя Стирлинга к охлаждающей жидкости. Если ваш двигатель Стирлинга уже имеет встроенный теплообменник, убедитесь, что он правильно установлен. Если нет, установите внешний теплообменник, подключив его к двигателю и системе охлаждения.

4. Подключите вентилятор. Вентилятор помогает усилить поток воздуха через радиатор и повысить его эффективность. Установите вентилятор таким образом, чтобы он отводил горячий воздух от радиатора. Подключите вентилятор к аккумулятору или другому источнику питания и проверьте его работоспособность.

5. Проверьте систему на утечку. Перед запуском двигателя Стирлинга убедитесь, что все соединения и прокладки системы охлаждения плотно закреплены и не пропускают охлаждающую жидкость. Запустите двигатель и проверьте наличие утечек. В случае обнаружения утечек немедленно исправьте их.

Регулировка и тестирование генератора

После создания генератора на базе двигателя Стирлинга, необходимо провести его регулировку и тестирование для оптимальной работы.

Первым шагом является проверка и настройка уровня заряда аккумулятора, который будет использоваться для хранения электрической энергии. Убедитесь, что аккумулятор полностью заряжен и готов к работе.

Далее, следует провести тестирование работы генератора под различными нагрузками. Настройте тестовый стенд с помощью регулятора нагрузки, чтобы проверить работу генератора при различных условиях.

Во время тестов, следите за различными показателями работы генератора. Используйте вольтметр для измерения напряжения, а амперметр – для измерения силы тока. Отметьте, какая комбинация настроек даёт максимальные значения этих показателей.

После проведения тестов, приступите к регулировке генератора. Следите за питанием генератора из теплового источника, такого как горячая вода или пар, чтобы сохранить его оптимальную работу.

И наконец, тестируйте генератор в течение продолжительного времени, чтобы убедиться в его надёжности и стабильности работы. Заметьте, как заряд аккумулятора и показатели работы генератора меняются со временем при длительной эксплуатации.

После окончания регулировки и тестирования, генератор на базе двигателя Стирлинга будет готов к использованию. Наслаждайтесь его эффективностью и возможностью получать электрическую энергию из тепловых источников.

Популярные статьи  Дизельный генератор 260 кВт в контейнере ENERGO EDF 330400 SC - Информация и характеристики для надежного энергоснабжения

Проверка герметичности цилиндра

Следующие шаги помогут вам проверить герметичность цилиндра вашего двигателя Стирлинга:

  1. Процесс начинается с изготовления пробного цилиндра, который будет иметь такие же размеры и обработку, как основная часть цилиндра двигателя. Пробный цилиндр должен быть закрыт на одном конце и иметь маленькое отверстие на другом конце.
  2. Затем следует установить пробный цилиндр на основную часть цилиндра двигателя, так чтобы открытое отверстие пробного цилиндра было направлено внутрь цилиндра двигателя.
  3. После установки пробного цилиндра следует выполнить подключение манометра к отверстию на пробном цилиндре, чтобы измерить уровень давления.
  4. Следует включить и запустить двигатель Стирлинга и позволить ему работать в течение некоторого времени для создания давления в цилиндре.
  5. Затем следует внимательно наблюдать показания манометра. Если давление в цилиндре остается постоянным, это указывает на герметичность стенок цилиндра. В противном случае, если показания манометра начинают падать, это может означать наличие утечки в цилиндре.
  6. Если наблюдаются утечки, следует внимательно проверить соединение пробного цилиндра с основной частью двигателя, а также убедиться в отсутствии трещин или других повреждений на стенках цилиндра.
  7. В случае обнаружения утечек, цилиндр должен быть подвергнут ремонту или замене, чтобы обеспечить надежную герметичность.

Проведение проверки герметичности цилиндра перед использованием двигателя Стирлинга поможет предотвратить потери тепла и максимизировать энергетическую эффективность вашего генератора.

Регулировка температурного режима

Для эффективной работы двигателя Стирлинга необходимо обеспечить правильное регулирование температурного режима.

Основным параметром, влияющим на эффективность работы двигателя, является разница температуры между нагревательной и охлаждающей секциями. Чем больше разница температур, тем выше эффективность работы двигателя.

Для регулирования температурного режима рекомендуется использовать термостат. Термостат позволяет управлять подачей и отводом тепла в системе двигателя, обеспечивая заданную разницу температур.

При выборе термостата необходимо учитывать требуемый диапазон температур, а также его надежность и точность. Рекомендуется выбирать термостаты с высокой точностью и надежностью, чтобы обеспечить стабильный температурный режим работы двигателя.

Помимо термостата, также необходимо обеспечить хорошую изоляцию нагревательной и охлаждающей секций двигателя. Это позволит минимизировать потери тепла и обеспечить стабильность температурного режима работы двигателя.

При регулировании температурного режима необходимо следить за стабильностью и точностью поддержания заданной разницы температур. В случае отклонения от заданных значений необходимо произвести соответствующую корректировку параметров системы управления.

Регулировка температурного режима является важным аспектом работы двигателя Стирлинга. Правильное регулирование позволит обеспечить эффективную и стабильную работу генератора, работающего от тепла.

Оценка эффективности работы генератора

Для оценки эффективности работы генератора необходимо провести ряд испытаний и измерений. Одним из ключевых показателей эффективности является КПД (коэффициент полезного действия) генератора. Он позволяет определить, какая часть энергии, получаемой от тепла, преобразуется в электрическую энергию.

Для расчета КПД генератора необходимо знать величину потребляемого тепла и произведенной электроэнергии. Во время испытаний генератора измеряется количество потребленного тепла и произведенной мощности. Затем эти значения используются для расчета КПД по формуле:

КПД = (полезная мощность / потребляемая мощность) * 100%

Другим показателем эффективности работы генератора является выходное напряжение и ток. Они должны соответствовать заданным требованиям и быть достаточными для питания требуемых устройств.

Оценка эффективности работы генератора также включает в себя оценку его надежности и долговечности. Генератор должен быть способен работать стабильно и без сбоев в течение длительного времени.

Важно отметить, что оценка эффективности работы генератора является итерационным процессом, который включает в себя постоянные тестирование, анализ результатов и внесение улучшений. Только таким образом можно добиться максимальной эффективности и надежности работы генератора Стирлинга.

Видео:

Оцените статью
Олег Игнатьев
