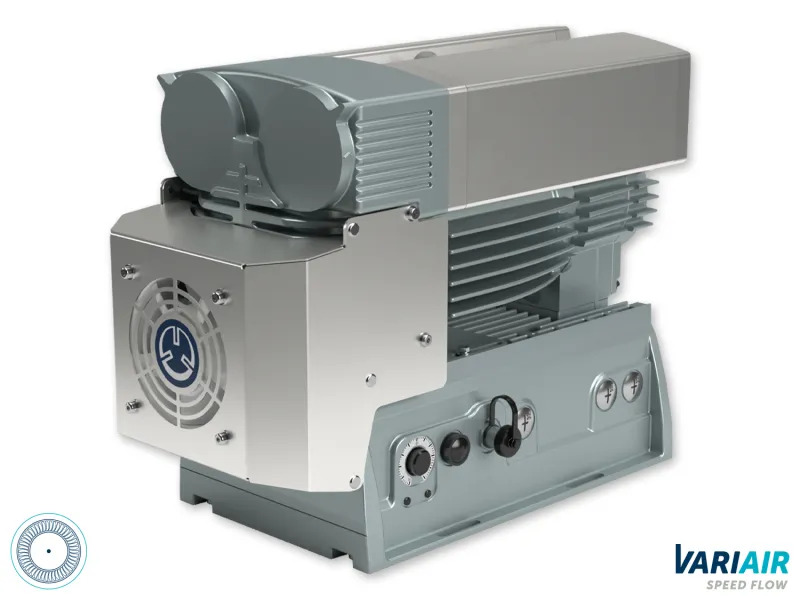

В промышленной аэродинамике вихревые и герметичные воздуходувки применяются там, где нужны стабильный расход, умеренное избыточное давление или глубокое разрежение, а также безмасляное сжатие и длительный ресурс. Такие агрегаты востребованы в пневмотранспорте, аэрации сточных вод, вакуумной фильтрации, газоочистке, сушке, перемешивании и технологических линиях с агрессивными или взрывоопасными средами. В отличие от поршневых компрессоров, они работают непрерывно и равномерно, а по сравнению с обычными центробежными вентиляторами создают более высокий напор при компактной компоновке.
При проектировании систем пневмотранспорта, аэрации и вакуумной фильтрации инженеры часто сравнивают вихревые и герметичные агрегаты; при подборе https://becker-russia.ru/product/vozdukhoduvki/vozdukhoduvki-germetichnye/ специалисты учитывают не только паспортный расход, но и утечки, нагрев газа, компоновку и ресурс узлов. Затем анализируются аэродинамическая характеристика, степень сжатия, плотность среды, запыленность, влажность и температурный режим, поскольку именно эти факторы определяют фактическую производительность и энергопотребление.
Принцип действия вихревой воздуходувки
Вихревая воздуходувка относится к динамическим машинам трения и вихревого напора. Рабочее колесо с лопатками вращается в корпусе с малыми торцевыми и радиальными зазорами. Газ многократно разгоняется в лопаточном венце, попадает в отсечную камеру, затем возвращается в межлопастной канал. Такой цикл повторяется несколько раз за один оборот, поэтому давление растет ступенчато, а поток получает закрутку. Кинетическая энергия преобразуется в статическое давление, что дает умеренный напор при высоком расходе.
- Рабочее колесо выполняет роль импеллера с радиальными или наклонными лопатками.
- Корпус образует спиральный отвод и конфузорно-диффузорные каналы.
- Отсечная камера разделяет зоны низкого и высокого давления.
- Зазор между колесом и корпусом критичен для КПД и утечек.
- Безмасляное сжатие исключает загрязнение воздуха маслом.
Вихревые машины чувствительны к попаданию твердых частиц и конденсата. Эрозия лопаток, задир корпуса и увеличение зазора приводят к падению напора, росту температуры и вибрации. Поэтому на всасывании обязательны фильтр, влагоотделитель и, при необходимости, сепаратор капельной влаги. Для вакуумных режимов важно защитить агрегат от пыли и паров, которые могут откладываться на колесе и нарушать балансировку.
Герметичные исполнения и утечки
Герметичная воздуходувка предназначена для сред, которые нельзя выпускать в атмосферу или смешивать с воздухом. Герметичность достигается за счет магнитной муфты, мембранного разделителя, торцевого уплотнения, лабиринтного уплотнения или полностью закрытого электродвигателя. В некоторых конструкциях применяется сухой ход, а подшипники вынесены из рабочей зоны. Это снижает риск утечки токсичных, радиоактивных, взрывоопасных и дорогостоящих газов.
- Магнитная муфта передает крутящий момент через немагнитную гильзу.
- Торцевое уплотнение требует подачи затворной жидкости или газа.
- Лабиринтное уплотнение работает без контакта, но допускает микропротечки.
- Мембранный узел полностью изолирует привод от рабочей камеры.
- Герметичный электродвигатель применяется в зонах с повышенной влажностью и агрессивной атмосферой.
При выборе герметичного варианта учитывают класс опасности среды, категорию взрывоопасной зоны, требования ATEX, Ex, API, ISO, DIN и ГОСТ. Для агрессивных газов важны материалы проточной части: нержавеющая сталь, титан, хастеллой, фторопласт, графит и специальные покрытия. Неправильный подбор уплотнения ведет к коррозии, налипанию, потере герметичности и аварийному останову.
Ключевые параметры и аэродинамика
Основные характеристики воздуходувки — расход, давление, разрежение, мощность, частота вращения и КПД. Расход обычно измеряют в кубометрах в час или минуту, давление — в миллибарах, килопаскалях или барах. Степень сжатия зависит от плотности газа, вязкости, температуры и числа ступеней. Адиабатический и политропный расчеты помогают оценить нагрев, а газодинамическая характеристика показывает рабочую точку на кривой сети.
- Производительность падает при увеличении сопротивления сети.
- Напор растет с частотой вращения, но ограничен прочностью колеса.
- Помпаж возникает при малом расходе и высоком давлении.
- Дросселирование и байпас применяются для регулирования режима.
- Частотный преобразователь обеспечивает мягкий пуск и экономию энергии.
Рабочая точка не должна находиться в зоне неустойчивой работы. Для защиты используют обратный клапан, предохранительный клапан, байпасный контур, датчик давления и температурную защиту. Если сеть имеет переменное сопротивление, лучше применять частотное регулирование, чем постоянное дросселирование. Это снижает перегрев, шум и износ подшипников.
Конструктивные узлы и материалы
Типовая воздуходувка включает корпус, ротор, рабочее колесо, подшипниковый узел, уплотнения, привод, опорную раму, виброопоры, глушитель, фильтр и систему охлаждения. В герметичных моделях добавляются магнитная муфта, экран, барьерная гильза и датчики утечки. Корпус часто выполняют литым или сварным, с ребрами жесткости и каналами охлаждения. Материалы выбирают по среде: чугун, алюминий, нержавеющая сталь, композиты.
- Подшипники качения или скольжения задают ресурс и уровень шума.
- Смазка может быть консистентной, масляной или циркуляционной.
- Виброопоры снижают передачу вибрации на фундамент и трубопровод.
- Глушитель уменьшает аэродинамический шум на всасывании и нагнетании.
- Термопара контролирует температуру подшипников и газа.
Особое внимание уделяют балансировке ротора. Дисбаланс вызывает виброскорость, рост СКЗ, усталостные трещины и разрушение опор. Центровка с электродвигателем, натяжение ремней или муфты, состояние рамы и трубной обвязки влияют на вибрацию не меньше, чем сам агрегат. Для тяжелых условий применяют усиленные подшипниковые узлы и защиту от осевых нагрузок.
Приводы, регулирование и автоматика
Привод воздуходувки может быть ременным, редукторным, прямым или через магнитную муфту. Частотный преобразователь позволяет плавно менять частоту вращения, что особенно ценно при переменном расходе. Плавный пуск снижает пусковой ток и ударные нагрузки. Автоматика отслеживает давление, температуру, ток, вибрацию, положение заслонок и состояние фильтров. При аварии контроллер отключает агрегат, открывает байпас и подает сигнал оператору.
- ПИД-регулирование поддерживает давление или расход в заданном коридоре.
- Датчик перепада давления сигнализирует о засорении фильтра.
- Защита от сухого хода важна для мембранных и жидкостно-кольцевых узлов.
- Система мониторинга накапливает тренды и предупреждает о перегреве.
- Резервный агрегат включается автоматически при отказе основного.
Для взрывоопасных зон применяют взрывозащищенные двигатели, искробезопасные цепи, заземление и контроль температуры поверхности. Нельзя игнорировать требования к вентиляции помещения, газоанализу и аварийной вытяжке. Ошибки в автоматике приводят к ложным остановам, гидроударам и повреждению уплотнений.
Технологические среды и отрасли
Вихревые и герметичные воздуходувки работают с воздухом, азотом, аргоном, гелием, водородом, метаном, биогазом, парами растворителей и технологическими газами. В пищевой отрасли важна безмасляная чистота, в химической — коррозионная стойкость, в металлургии — стойкость к высоким температурам, в экологии — надежность при аэрации и флотации. Вакуумные исполнения используются для фильтрации, дегазации, сушки и пневмозахвата.
- Аэрация очистных сооружений требует большого расхода и низкого давления.
- Пневмотранспорт сыпучих материалов чувствителен к пульсациям.
- Биогазовые линии нуждаются в герметичности и защите от утечек.
- Фармацевтика требует валидируемой чистоты и безмасляного сжатия.
- Гальванические и травильные линии используют кислотостойкие материалы.
Если среда содержит конденсат, устанавливают дренаж, каплеотбойник и подогрев. Для липких паров применяют промывку, барботаж или предварительную очистку. Взрывоопасные смеси требуют расчета концентрационных пределов, флегматизации и аварийного сброса. Неправильная оценка среды — частая причина коррозии, налипания и отказа уплотнений.
Критерии выбора
Выбор начинается с расхода и требуемого давления или разрежения. Затем уточняют состав газа, температуру, влажность, запыленность, вязкость и агрессивность. Далее оценивают режим работы: непрерывный, циклический, с частыми пусками или переменной нагрузкой. Важны уровень шума, вибрация, компоновка, доступ для обслуживания, масса, габариты и энергопотребление. Для герметичных задач критичны класс утечки и ресурс уплотнения.
- Сравнивают паспортную кривую и реальную рабочую точку.
- Проверяют запас по давлению и температуре.
- Учитывают потери в фильтрах, глушителях и трубопроводах.
- Оценивают стоимость владения, а не только цену агрегата.
- Планируют ЗИП и доступность сервисных узлов.
Нельзя выбирать воздуходувку только по максимальному расходу. Если рабочая точка сместится влево, возможен помпаж; если вправо — перегрузка двигателя. Для переменных сетей лучше иметь запас по частоте вращения и автоматическое регулирование. При агрессивной среде дешевле сразу заказать специальное исполнение, чем менять корпус через несколько месяцев.
Монтаж, обвязка и трубопроводы
Монтаж выполняют на ровном фундаменте или виброопорах. Трубопроводы не должны передавать нагрузку на патрубки. Используют гибкие вставки, компенсаторы и опоры. На всасывании ставят фильтр, глушитель и, при необходимости, влагоотделитель. На нагнетании — обратный клапан, предохранительный клапан, байпас и глушитель. Диаметр труб выбирают по скорости потока, чтобы избежать свиста, эрозии и больших потерь.
- Гибкая вставка гасит вибрацию и температурное расширение.
- Обратный клапан предотвращает обратный поток при останове.
- Предохранительный клапан защищает от превышения давления.
- Дренаж удаляет конденсат из нижних точек трубопровода.
- Термоизоляция снижает нагрев помещения и риск ожогов.
После монтажа проводят центровку, проверку вращения, измерение вибрации и тока. Нельзя пускать агрегат с закрытой заслонкой, если это не предусмотрено конструкцией. Байпас должен открываться до достижения опасного давления. Для герметичных систем проверяют утечки гелиевым течеискателем или опрессовкой. Результаты фиксируют в акте и паспорте.
Эксплуатация и обслуживание
Регламент ТО включает очистку фильтров, проверку зазоров, состояния лопаток, уплотнений, подшипников, муфты и электрических соединений. Смазку меняют по наработке и температуре. Вибрацию измеряют в контрольных точках, сравнивая с базовыми значениями. Термограммы и спектры помогают выявить дисбаланс, дефект подшипника, ослабление крепления или аэродинамическую пульсацию.
- Ежесменный осмотр выявляет шум, утечки, перегрев и запах.
- Ежемесячная проверка включает фильтры, дренаж и крепеж.
- Ежегодный аудит — зазоры, уплотнения, балансировка, центровка.
- ППР и ТОиР планируют по критичности оборудования.
- Ведение журнала ускоряет диагностику повторных отказов.
При появлении постороннего шума, роста вибрации или падения давления агрегат останавливают и осматривают. Эксплуатация с повышенной температурой разрушает смазку и сокращает ресурс подшипников. Забитый фильтр увеличивает разрежение на всасывании, что ведет к перегреву и снижению расхода. Конденсат вызывает коррозию и гидроудар, поэтому дренаж должен работать постоянно.
Диагностика и типовые неисправности
Вибродиагностика позволяет обнаружить дефекты на ранней стадии. Спектральный анализ показывает частоты вращения, лопаточные гармоники, подшипниковые дефекты и резонансы. Тепловизионный контроль выявляет перегрев обмоток, подшипников и муфт. Анализ тока помогает заметить перегрузку и проблемы привода. Пневмоиспытания подтверждают герметичность и потери в сети.
- Падение напора связано с износом колеса, зазорами или утечками.
- Рост температуры вызван трением, дросселированием или плохим охлаждением.
- Вибрация возникает из-за дисбаланса, центровки, подшипников или помпажа.
- Утечка газа указывает на износ уплотнения или ослабление соединений.
- Шум может быть аэродинамическим, механическим или резонансным.
Ремонт начинают с поиска первопричины, а не только замены поврежденной детали. После замены колеса или уплотнения необходима балансировка и проверка зазоров. Для герметичных машин важно восстановить класс чистоты и провести тест на утечку. Использование неоригинальных материалов часто приводит к повторному отказу.
Энергоэффективность и безопасность
Энергоэффективность зависит от КПД, режима работы, сопротивления сети и качества регулирования. Частотный привод экономит энергию при переменной нагрузке. Снижение потерь в фильтрах, трубопроводах и глушителях уменьшает потребление. Правильный выбор типоразмера не допускает работу в зоне низкого КПД. Регулярное ТО поддерживает зазоры и чистоту проточной части.
- Замена фильтров снижает разрежение и нагрузку на двигатель.
- Оптимизация трубопроводов уменьшает гидравлические потери.
- Теплоизоляция и охлаждение влияют на плотность газа и мощность.
- Мониторинг позволяет выявлять перерасход и деградацию.
- Резервирование повышает надежность, но требует балансировки нагрузки.
Безопасность обеспечивается защитой от перегрева, превышения давления, обратного потока и утечек. Взрывозащищенные исполнения требуют контроля температуры, искробезопасности и заземления. Оператор должен знать признаки помпажа, кавитации и аварийного останова. Средства индивидуальной защиты обязательны при работе с агрессивными и горячими средами.
Заключение
Промышленные вихревые и герметичные воздуходувки остаются востребованным решением для задач с умеренным давлением, высоким расходом и жесткими требованиями к чистоте или герметичности. Их правильный подбор, качественный монтаж, автоматизация и регулярное обслуживание обеспечивают стабильную работу, низкие эксплуатационные затраты и длительный ресурс. Инженерный подход к аэродинамике, материалам, уплотнениям и диагностике позволяет избежать простоев и аварий в самых ответственных технологических процессах.
