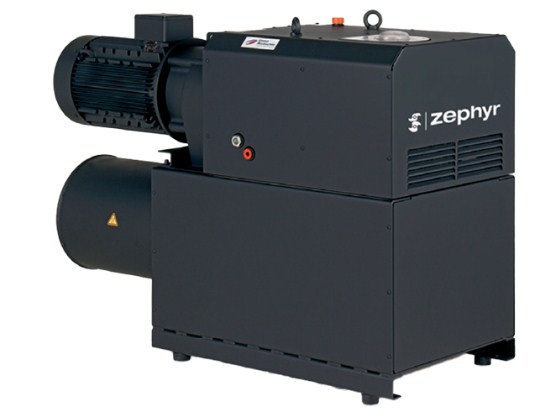

Взрывозащищенные насосы представляют собой специализированное оборудование, предназначенное для перекачивания жидкостей в условиях повышенной опасности возникновения взрыва. Их ключевая особенность заключается в том, что все компоненты, включая электродвигатель, уплотнения и корпусные детали, спроектированы таким образом, чтобы исключить вероятность воспламенения окружающей среды. Ознакомиться с типовыми решениями и техническими характеристиками таких агрегатов можно, изучив каталог на сайте профильного поставщика, однако в данном материале рассматриваются исключительно инженерные и эксплуатационные аспекты. Данное оборудование востребовано в нефтегазовой, химической, фармацевтической и лакокрасочной отраслях, где утечка даже незначительного объема горючей среды может привести к катастрофическим последствиям. В отличие от стандартных насосов, здесь применяются особые методы защиты: взрывонепроницаемая оболочка, искробезопасная электрическая цепь, заполнение или продувка корпуса инертным газом, а также масляное или кварцевое заполнение. Каждый агрегат проходит обязательную сертификацию на соответствие требованиям взрывозащиты и маркируется в зависимости от уровня и вида защиты.
Конструктивные особенности и принцип действия
Основой любого взрывозащищенного насоса является герметичный корпус, способный выдержать внутренний взрыв без разрушения и передачи пламени в окружающую среду. Внутренние поверхности деталей, контактирующих с перекачиваемой средой, изготавливаются из коррозионностойких сплавов или специальных полимеров, устойчивых к агрессивным химическим соединениям. Особое внимание уделяется узлу уплотнения вала: применяются двойные торцевые уплотнения с барьерной жидкостью, магнитные муфты или герметичные экранированные электродвигатели. Это позволяет полностью исключить протечки и контакт перекачиваемой жидкости с атмосферой. Для отвода тепла, возникающего при трении и работе электродвигателя, используются рубашки охлаждения, оребренные корпуса или встроенные теплообменники. Система смазки подшипников также проектируется с учетом возможного перегрева — применяются термостойкие смазки и датчики температуры.
В зависимости от условий эксплуатации, взрывозащищенные насосы могут быть оснащены датчиками контроля утечек, вибрации и давления. Эти сигналы передаются на контроллер, который автоматически отключает агрегат при отклонении параметров от нормы. Кроме того, многие модели имеют функцию сухого хода, защищающую насос от работы без жидкости. Важным элементом является кабельный ввод, который обеспечивает герметичное подключение к электрической сети и предотвращает проникновение взрывоопасной смеси внутрь клеммной коробки. Все соединения выполняются с использованием взрывозащищенных разъемов и уплотнительных колец из фторкаучука или силикона.
Классификация взрывозащищенных насосов
Согласно международным и национальным стандартам, взрывозащищенное оборудование делится на группы и уровни. Группа I предназначена для подземных выработок шахт, группа II — для наземных промышленных зон. Внутри группы II выделяются категории IIA, IIB и IIC, которые различаются по минимальному воспламеняющему току и способности противостоять взрыву различных газовых смесей. Уровень взрывозащиты может быть «особо взрывобезопасный», «взрывобезопасный» или «повышенной надежности против взрыва». Также учитывается температурный класс — от T1 до T6, где T6 означает максимальную температуру поверхности не выше 85 °C. Для каждой зоны (0, 1, 2) подбирается соответствующий тип защиты. Например, для зоны 0, где взрывоопасная среда присутствует постоянно, допустимы только искробезопасные цепи или специальные герметичные конструкции.
- Насосы с взрывонепроницаемой оболочкой (Ex d) — наиболее распространенный тип, где внутренний взрыв локализуется внутри корпуса, а пламя не выходит наружу через фланцы и соединения.
- Насосы с искробезопасной цепью (Ex i) — применяются для маломощных двигателей и цепей управления, где энергия ограничена до уровня, недостаточного для воспламенения.
- Насосы с заполнением или продувкой (Ex p) — корпус находится под избыточным давлением инертного газа, что предотвращает попадание горючей смеси внутрь.
- Насосы с масляным или кварцевым заполнением (Ex o, Ex q) — электрические части погружены в диэлектрическую среду, исключающую контакт с воздухом.
Области применения и технические требования
В нефтегазовой отрасли взрывозащищенные насосы используются для перекачки сырой нефти, газового конденсата, метанола и других легковоспламеняющихся жидкостей. В химической промышленности они незаменимы при работе с растворителями, эфирами, спиртами и мономерами. Фармацевтические производства применяют такие агрегаты для дозирования активных веществ в средах, где пары могут образовывать взрывоопасные концентрации. Лакокрасочные линии также оснащаются взрывозащищенными насосами для подачи растворителей и смол. Кроме того, они востребованы на объектах энергетики, где перекачивается водород или природный газ.
К оборудованию предъявляются жесткие требования по герметичности, вибростойкости и термостойкости. Материалы проточной части должны быть совместимы с перекачиваемой средой и не накапливать статический заряд. Электродвигатели комплектуются термозащитой и антистатическими покрытиями. Монтаж и обслуживание проводятся только квалифицированным персоналом, имеющим допуск к работе во взрывоопасных зонах. Периодически проводится проверка сопротивления изоляции, состояния уплотнений и работоспособности датчиков. При обнаружении дефектов эксплуатация немедленно приостанавливается до устранения неисправностей.
- Определение класса взрывоопасной зоны и категории смеси — от этого зависит выбор типа защиты и температурного класса.
- Расчет требуемого напора и расхода с учетом вязкости и плотности перекачиваемой жидкости, а также возможных кавитационных явлений.
- Подбор материала корпуса, вала и уплотнений, исходя из химической агрессивности среды и рабочей температуры.
- Проверка совместимости электродвигателя с частотным преобразователем, если планируется регулирование скорости вращения.
- Обеспечение заземления и молниезащиты, а также установка дополнительных датчиков контроля утечек и вибрации.
Особенности эксплуатации и обслуживания
В процессе работы взрывозащищенный насос требует регулярного контроля параметров: температуры подшипников, давления на входе и выходе, уровня вибрации, тока электродвигателя. Любое отклонение от нормы может свидетельствовать о начинающемся дефекте. Замена смазки производится в строго установленные сроки, указанные производителем. При разборке агрегата необходимо использовать искробезопасный инструмент и соблюдать меры предосторожности, чтобы не повредить взрывонепроницаемые поверхности. После ремонта обязательно проводится проверка герметичности и испытания на взрывозащиту.
Хранение насосов осуществляется в сухих отапливаемых помещениях, защищенных от попадания влаги и агрессивных паров. Перед вводом в эксплуатацию после длительного простоя необходимо проверить сопротивление изоляции обмоток и состояние уплотнительных элементов. В некоторых случаях требуется замена смазки и проверка работы датчиков. Важно следить за тем, чтобы кабельные вводы были надежно загерметизированы, а болтовые соединения затянуты с требуемым моментом. Только при соблюдении всех этих условий оборудование обеспечит безопасную и долговременную работу во взрывоопасных средах.
