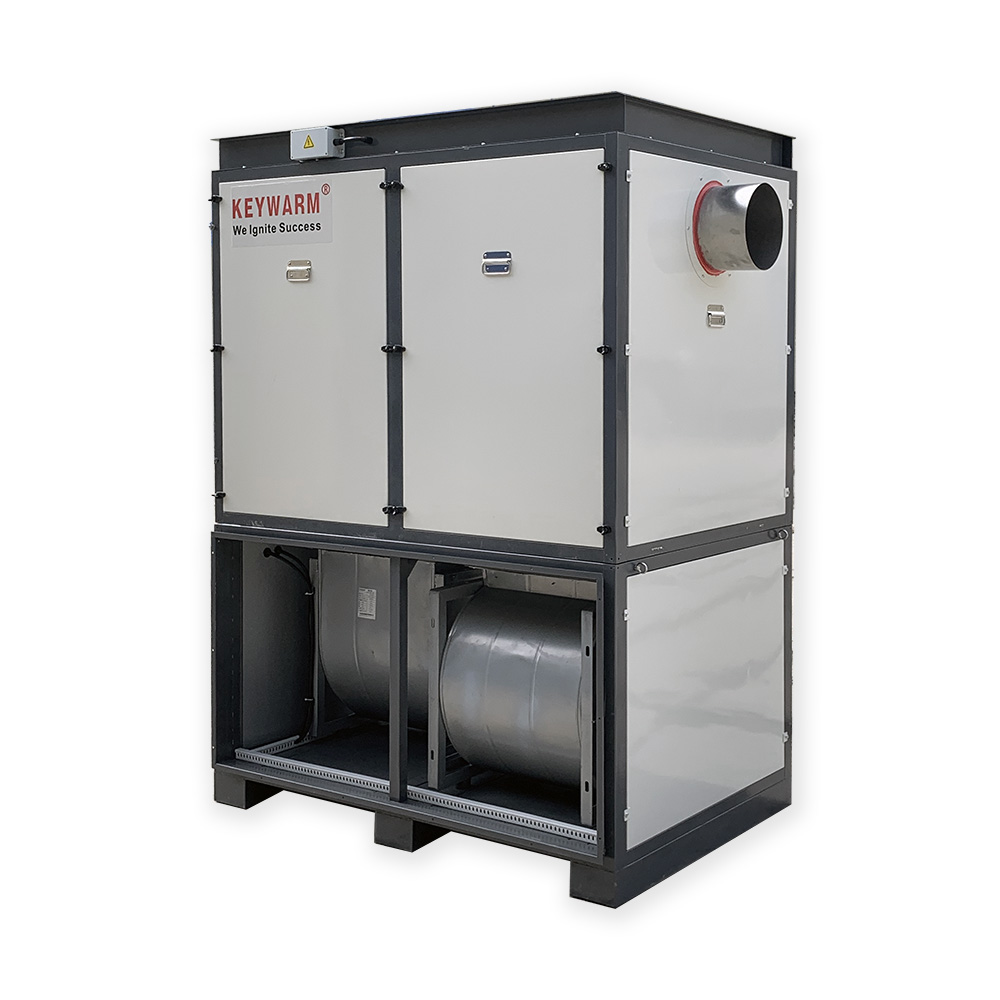

Современная система теплоснабжения промышленного или гражданского объекта всё чаще проектируется на базе автономного источника, и в этом контексте особое внимание уделяется оборудованию, которое размещается в отдельном помещении. Компания KEYWARM, специализирующаяся на поставках климатической и отопительной техники, отмечает, что газовый теплогенератор внутренней установки становится оптимальным выбором для объектов, где требуется стабильная теплопроизводительность и экономичная эксплуатация. Такие агрегаты представляют собой сложные технические устройства, объединяющие камеру сгорания, теплообменник, горелочное устройство, системы безопасности и автоматику регулирования. В отличие от внешних моделей, они не подвержены прямому воздействию атмосферных осадков, перепадов температур и ветровой нагрузки, что существенно продлевает срок службы узлов и снижает вероятность аварийных отказов.
Классификация и конструктивные особенности
Теплогенераторы внутренней установки подразделяются по ряду технических признаков, каждый из которых влияет на область применения и эффективность работы. Инженеры-проектировщики учитывают тип используемого топлива, способ отвода дымовых газов, материал теплообменной поверхности и степень автоматизации. Наиболее распространены газовые модели, работающие на природном метане или сжиженной пропан-бутановой смеси. Реже применяются дизельные и комбинированные версии, а также агрегаты на отработанном масле, которые востребованы на станциях технического обслуживания и производственных площадках.
Ключевым элементом является горелочное устройство. Оно может быть атмосферным, где газ смешивается с воздухом за счёт естественной тяги, или наддувным, оснащённым вентилятором для принудительной подачи воздуха. Наддувные горелки обеспечивают более высокий КПД и позволяют точно регулировать коэффициент избытка воздуха, что напрямую влияет на полноту сгорания и количество вредных выбросов. Теплообменник чаще всего выполняется из чугуна или нержавеющей стали. Чугунные секции обладают высокой теплоаккумулирующей способностью, но чувствительны к резким перепадам температур, тогда как стальные конструкции устойчивы к термическим ударам и быстрее выходят на рабочий режим.
По способу отвода продуктов сгорания различают модели с естественной тягой, требующие подключения к вертикальному дымоходу, и турбированные, использующие коаксиальный дымоход для забора воздуха и выброса газов через одну трубу. Внутренняя установка предъявляет повышенные требования к вентиляции помещения: необходимо обеспечить трёхкратный воздухообмен, а для агрегатов с атмосферными горелками — организовать постоянный приток воздуха. Автоматика безопасности включает датчики контроля пламени, термостаты, реле давления газа и устройства защиты от перегрева. Современные контроллеры поддерживают погодозависимое регулирование, каскадное управление несколькими котлами и дистанционный мониторинг через интерфейсы связи.
Преимущества и ограничения внутреннего размещения
Размещение теплогенератора внутри здания даёт ряд эксплуатационных преимуществ. В первую очередь это защита от коррозии, вызываемой влажностью и агрессивными средами, а также от механических повреждений. Обслуживание и ремонт выполняются в комфортных условиях, без необходимости демонтировать наружные панели и работать на высоте. Кроме того, сокращается длина трубопроводов обвязки, если тепловой пункт расположен в непосредственной близости от потребителей, что снижает теплопотери и гидравлическое сопротивление сети.
- Ограничение по площади помещения: для агрегатов мощностью свыше 100 кВт требуется отдельное здание или пристройка с капитальными стенами, окнами и дверью, открывающейся наружу.
- Повышенные требования к вентиляции и дымоудалению: необходимо компенсировать расход воздуха на горение и обеспечить аварийный сброс продуктов сгорания.
- Необходимость шумоглушения: наддувные горелки и циркуляционные насосы создают аэродинамический и структурный шум, который нормируется санитарными правилами.
Стоит учитывать, что внутренняя установка требует согласования с надзорными органами, особенно если речь идёт о встроенных помещениях в многоквартирных домах или объектах с массовым пребыванием людей. Проектная документация должна включать расчёт воздухообмена, молниезащиту, заземление и мероприятия по взрывопожаробезопасности. Газовые теплогенераторы подлежат регистрации в органах Ростехнадзора, если их мощность превышает установленные пороги.
Критерии подбора и инженерные расчёты
Выбор теплогенератора начинается с определения тепловой нагрузки объекта. Суммарные теплопотери рассчитываются через сопротивление ограждающих конструкций, инфильтрацию и вентиляционный воздухообмен. К полученной величине добавляется запас на нагрев воды в системе ГВС и технологические нужды. Далее инженер оценивает доступные энергоносители, стоимость подключения к газовой магистрали и перспективы использования сжиженного газа. Для производственных цехов часто рассматриваются теплогенераторы воздушного типа, которые работают без промежуточного теплоносителя и подают нагретый воздух непосредственно в рабочую зону.
Важным параметром является гидравлический режим системы. Теплогенератор должен обеспечивать расчётный расход теплоносителя при заданном перепаде температур. Если агрегат работает в каскаде, необходимо предусмотреть гидравлическую развязку и балансировочную арматуру. Автоматика нижнего уровня управляет насосами, смесительными клапанами и заслонками дымохода. Верхний уровень интегрируется в АСУ ТП объекта по протоколам Modbus, BACnet или через дискретные сигналы.
- Термические и аэродинамические характеристики: теплопроизводительность, КПД, аэродинамическое сопротивление газового тракта.
- Эксплуатационные параметры: диапазон регулирования мощности, допустимое давление теплоносителя, температура уходящих газов.
- Надёжностные показатели: назначенный срок службы, межремонтный интервал, доступность запасных частей.
- Экономические факторы: удельный расход топлива, затраты на электроэнергию для насосов и вентиляторов, стоимость сервисного обслуживания.
Монтаж, пусконаладка и сервисное сопровождение
Установка теплогенератора внутреннего исполнения выполняется в соответствии с проектом и требованиями производителя. Основание должно быть ровным и негорючим, с учётом вибрационных нагрузок. Подключение к газопроводу осуществляется специализированной организацией, имеющей допуск. Дымоход собирается из модулей с герметичными стыками, а для турбированных моделей используется коаксиальная труба с уклоном в сторону улицы для отвода конденсата. После монтажа проводится пусконаладка: настройка горелки на номинальную и минимальную мощность, проверка герметичности газовых коммуникаций, регулировка предохранительных клапанов и датчиков.
Сервисное обслуживание включает ежегодную чистку теплообменника, проверку электродов розжига, анализ продуктов сгорания газоанализатором и калибровку датчиков. Для газовых теплогенераторов обязательна проверка автоматики безопасности с имитацией аварийных ситуаций. Ведение эксплуатационного журнала позволяет отслеживать наработку, расход топлива и отклонения от нормальных режимов. Современные системы удалённого мониторинга передают данные о состоянии оборудования диспетчеру, что сокращает время реакции на нештатные ситуации.
Особенности эксплуатации в холодный период
При отрицательных температурах наружного воздуха возрастает риск замерзания конденсата в дымоходе и трубопроводах обвязки. Для защиты применяются термостаты, антифриз в контуре или системы подогрева. Если теплогенератор работает с перерывами, необходимо предусмотреть циркуляцию теплоносителя или дренаж. Внутреннее размещение снижает вероятность замерзания, но не исключает её полностью, если помещение не отапливается. Поэтому проектировщики закладывают аварийный источник питания для насосов и автоматики.
Экологические аспекты и нормирование выбросов
Современные теплогенераторы соответствуют классу NOx не выше третьего, а при использовании рециркуляции дымовых газов — второму. Контроль выбросов осуществляется аккредитованными лабораториями при вводе в эксплуатацию и в рамках периодического производственного контроля. Для объектов, расположенных вблизи жилой застройки, важна высота дымохода и рассеивание примесей. Внутренняя установка позволяет разместить дымоход с учётом розы ветров и аэродинамической тени зданий.
Таким образом, теплогенераторы внутренней установки представляют собой инженерное решение, требующее комплексного подхода на всех этапах: от расчёта тепловой нагрузки до сервисного сопровождения. Грамотный подбор оборудования, соблюдение нормативных требований и квалифицированный монтаж обеспечивают надёжное и экономичное теплоснабжение объекта на протяжении десятилетий.
